結構特點：
產品簡介：

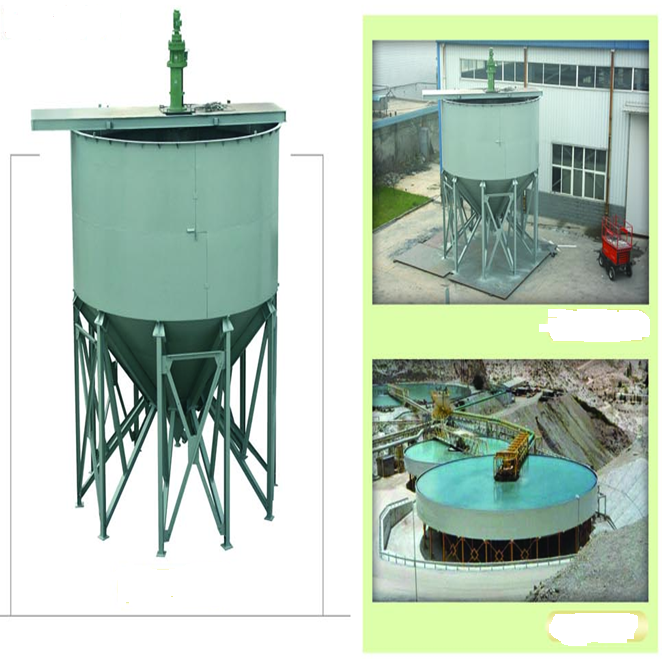

GNZS系列深錐濃縮機，是運用逆流沉降、沉積壓縮理論，結合傾斜板技術和絮凝助降技術，自行設計的新型全自動、高性能連續脫水設備。具有占地面積小、單位面積處理能力大、適應范圍廣、底流濃度高、溢流清、易于實現全自動控制等特點，廣泛適用于冶金、礦山、煤炭、鋼鐵、化工、建材、水泥、污水處理等含固料漿的濃縮和凈化。
GNZS系列深錐濃縮機，根據用戶的物料特性及工藝條件，可選擇性提供單一重力排料型、單一強制排料型和混合型（重力排料型升級加裝排料耙）三種機型。

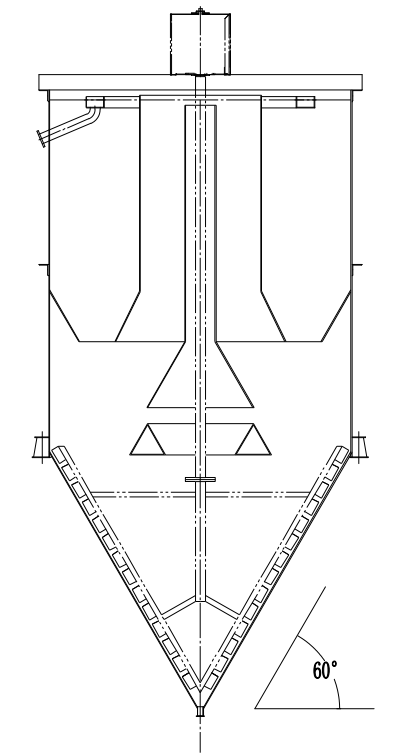

結構特點：
1、適宜絮凝攪拌強度的入料流道設計，絮凝劑用量更少，效果更好；
2、濃相沉積層下穩態布料，逆流絮凝、濾降；
3、特殊設計的清水內循環系統，使入料在適宜的濃度下絮凝沉降；
4、具有自潤滑性的傾斜板構造，縮短沉降距離、增加處理能力；
5、濃相沉積層高度的準確測控，實現高濃度排放；
6、傾斜板、打散錐的合理布置，更利于打散、擠出絮團內間隙水；
7、模塊化設計，電機、液壓無級調速兩種驅動方式任意選擇；
8、重力排放型可輕松升級為強制排放型（混合型）；
9、結構部件經有限元分析、優化，實現長壽命可靠運行；
10、高強度耙架設計，即使在高粘礦漿中也能良好運行；
11、智能化控制模塊，實現基于給料濃度、給料量的絮凝劑恒定控制，基于底流濃度和沉積層高度的底流泵控制；
12、重力排料型采用大傾角倒錐排放，更適合于礦山精礦脫水、尾礦高濃度排放；
13、流線型耙架設計，耙漿阻力更小，效率更高；
產品優勢：
1、高濃度底流，高可達72%；
2、低濁度溢流,溢流水濁度≤500ppm
3、單位面積處理能力大，可達180～1500kg/m2?h
4、占地面積小、建設速度快；
5、運行成本低；
6、全自動智能化運行；
7、為您的脫水流程提供系統化解決方案。
8、針對特殊物料，由試驗中心通過小型化試驗，為您提供無絮凝劑深錐濃縮解決方案。
GNZS系列濃縮機基本參數
|
基本參數 Basic data |
型 號Model |
|||||||||
|
GNZS-5 |
GNZS -7 |
GNZS -9 |
GNZS -12 |
GNZS -18 |
GNZS -24 |
GNZS -30 |
GNZS -35 |
GNZS -40 |
||
|
濃縮池內直徑D（m） Inner diameter of concentration pool（m） |
5. |
7. |
9. |
12. |
18. |
24. |
30. |
35. |
40. |
|
|
濃縮池深度h（m） Depth of concentration pool（m） |
11.8 |
15.6 |
17.3 |
20.00 |
13.0 |
13.80 |
14.70 |
15.50 |
16.33 |
|
|
變錐、錐角（°） Cone, cone angle (°) |
60 |
60 |
60 |
60 |
120 |
120 |
120 |
120 |
120 |
|
|
沉淀面積（㎡） Settling area（㎡） |
63.0 |
113.5 |
197.0 |
350.5 |
645.0 |
1024.0 |
1469.0 |
1714.0 |
2355.0 |
|
|
提耙高度 Lifting height (mm) |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
|
|
提耙速度mm/min Lifting speed mm/min |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
|
|
耙架每轉時間 Truss per revolution time (min) |
2.0-4.5 |
2.7-6.5 |
3.5-8.1 |
4.7-11.0 |
7.0-16.2 |
9.4-22.0 |
11.5-27.0 |
13.5-31.0 |
15.0-36.0 |
|
|
傳動電機功率/kW Drive motor power / kW |
3.0 |
4.0 |
4.0-5.5 |
5.5-7.0 |
7.0-11.0 |
11.0-15.0 |
11.0-15.0 |
11.0-15.0 |
15-18.5 |
|
|
液壓泵排量ml/r Hydraulic pump displacement ml/r |
10 |
10 |
16 |
16 |
25 |
40 |
40 |
40 |
40-63 |
|
|
最大驅動扭矩kNm Maximum drive force kN |
34.5 |
62 |
110 |
189 |
442 |
810 |
992 |
1164 |
1595 |
|
|
外型尺寸/m Outline dimension (m) |
L |
6.50 |
8.50 |
11.00 |
14.00 |
20.00 |
24.00 |
32.00 |
37.00 |
42.00 |
|
H |
12.80/14.30 |
16.6018.60 |
18.50/20.50 |
21.50/24.00 |
17.00 |
18.00 |
18.70 |
19.50 |
20.50 |
|
|
說明：可提供防腐型,用于非中性介質.防腐型祼露面采用富鋅底漆+氯化氯丁橡膠漆或艦船專用漆的重防腐涂裝工藝，過流表面粘敷高性能耐磨損、耐酸堿橡膠層。祼露面和過流面均可根據您的要求，采用適合您工作介質的防護層。 Anti-corrosion type can be provided for non-neutral medium and its exposed surface adopts heavy anti-corrosion coating process of zinc-rich primer & chlorinated chloroprene rubber paint or specific ship paint. The overflow surface is coated with high performance, wear resistant, acid & alkali resistant rubber layer. Both exposed and overflow surfaces can use a protective layer suitable for your working medium, depending on your requirements. |
||||||||||
